Postautor: wojtekr » 26 sty 2013, o 09:45

Witam,
ponieważ prace z mechanika trochę sie przedłużają postanowiłem zająć się makietą do tego modelu HK450. Na razie mam tylko kokpit ale w planach oświetlenie, komputer do kontrolek podwozia etc. Na środku zrobiłem panel z kontrolkami (taki jak w dużym fiacie :)) Kontrolkami steruje AVR i będzie podłączony do podwozia, PWM throt etc. Podwozie będzie się chować sekwencyjnie a nie całe na raz. Chyba zrobię też oświetlenie błyskowe uzależnione od obrotów silnika. Nie wiem czy to błyskowe jest odpowiednikiem beacon'a w samolotach? Wtedy to ma sens.

Na razie tyle:

Obrazek
i
Obrazek
i
Obrazek
Helikoptery
Awatar użytkownika
Kowal
Lider forum...
Posty: 2895
Rejestracja: 18-01-2011
Lokalizacja: Warszawa
Podziękował: 208 razy
Podziękowano: 253 razy

Postautor: Kowal » 26 sty 2013, o 10:59

Dobra robota z tym kokpitem.................. :approve:



Pozycyjne/nawigacyjne, światła stałe:
Lewa końcówka skrzydła/statecznika w wiatrakach: czerwone
Prawa końcówka skrzydła/statecznika w wiatrakach: zielone
Na ogonie, skierowane w tył: światło białe ( o ile dobrze pamiętam o kącie świecenia 120st.)

Te światła są włączone zawsze jak ktoś jest w samolocie/śmigłowcu, nawet jeżeli silnik nie pracuje. Taka jest generalna zasada, wiadomo, że mniejsze samoloty/śmigłowce mają zbyt słabe akumulatory i te światła załącza się krótko przed uruchomieniem silników.

Stroby:
Są to klasyczne światła stroboskopowe. Światła umieszczone na końcówkach skrzydeł. Nie wiem jak są rozmieszczone w heliku. Napisałem do kumpla, który jest instruktorem na wiatrakach, żeby opisał mi co i jak tam z tymi brzydactwami. Jak odpisz, to dam znać.

Beacon:
Światło koloru czerwonego, migające. W dużych statkach powietrznych dwa, w mniejszych jeden. Włączone oznacza, że załoga ma zamiar uruchomić silnik. Wyłącza się po bezpiecznym zatrzymaniu motorów.

Światła do kołowania, o mniejszej mocy niż do lądowania, skierowane tak, żeby załoga mogła bezpiecznie kolować. Czasami są zamontowane światła oświetlające zakręty :-D, świecą pod pewnym kątem na lewo i prawo od osi kadłuba, ale to tylko w duzych samolotach.

Światła do lądowania, jak nazwa wskazuje, to światła do lądowania. Białe, o dużej mocy, może być jedno, może być ich kilka. Zapalane gdy dostanie się zgodę na lądowanie lub gdy się ląduje.

Montuje się również różnego rodzaju szperacze itp. Ale to zależnie od potrzeb.
Z lotniczymi pozdrowieniami,
Piotrek "Kowal" Kowalski

The fighter never quits, the quitter never wins ! ! !
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 26 sty 2013, o 12:33

i jeszcze panel i podświetlenie niestety na razie robiłem zdjęcie z ręki więc wyszło nędznie
Obrazek
Helikoptery
Awatar użytkownika
Kowal
Lider forum...
Posty: 2895
Rejestracja: 18-01-2011
Lokalizacja: Warszawa
Podziękował: 208 razy
Podziękowano: 253 razy

Postautor: Kowal » 26 sty 2013, o 12:47

O człowieku, szczena mi opadła.....


Światła w R44:

Nawigacyjne na ogonie i pod przednimi drzwiami, dwa halogeny z przodu, jeden świeci w przód, drugi lekko w dół, na belce ogonowej beacon czerwony, czasami biały.
Z lotniczymi pozdrowieniami,
Piotrek "Kowal" Kowalski

The fighter never quits, the quitter never wins ! ! !
Awatar użytkownika
lethe
Elita forum...
Posty: 551
Rejestracja: 05-10-2012
Lokalizacja: lubuskie
Podziękował: 91 razy
Podziękowano: 47 razy

Postautor: lethe » 26 sty 2013, o 13:30

Niesamowite, mam nadzieję że razem z postępem prac będziesz tu umieszczał kolejne zdjęcia. Bardzo interesują mnie te tematy.
Experience is something you obtain only after you need it.
This isn't 3D, I am just trying to land.
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 26 sty 2013, o 19:53

Coś kiepsko te zdjęcia mi wychodzą.

I próba odlania światełek. Żywica nie ta, ale torx lub ampul odciśnięty w plastelinie dają radę jako forma :0

Obrazek

i podświetlenie- dodałem maskownice po zegarami żeby tylko one się świeciły niestety nie wyszła mi ta maskownica pod FMC a tam każdy guziczek był osobno podświetlany ale musiał się przy klejeniu przesunąć

Obrazek
Helikoptery
Awatar użytkownika
lethe
Elita forum...
Posty: 551
Rejestracja: 05-10-2012
Lokalizacja: lubuskie
Podziękował: 91 razy
Podziękowano: 47 razy

Postautor: lethe » 26 sty 2013, o 20:01

Poważnie, jeśli będziesz miał możliwość to wrzuć tu na forum kilka tutoriali jak tworzyć takie cuda.
Experience is something you obtain only after you need it.
This isn't 3D, I am just trying to land.
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 26 sty 2013, o 20:44

Właściwie cąły czas to improwizacja.
Zegary wyddrukowałem na papierze foto. W corelu zrobiłem czarną deskę z wyciętymi zegarami i wydrukowałem na folii i podłożyłem pod spód.
Całość z balsy klejona CA. Balsy 0,6, 1, 2mm.

Dźwignie to kawałek 2mm wałka węglowego, w dwóch miejscach nawinięty drucik 0,4 i obciśnięty termokurczką- daje efekt rekojeści.

Podświetlenie to różne diody smd 0805 lub 1206 w zależności od możliwości polutowania. U mnie 0805 lub nawet 0605 dają radę lutować zwykłą stacją lutowniczą. Rozpinam tylko na desce dwa druciki i do nich lutuję.

Paczka fajek ręcznie.

Fotele to konstrukcja z balsy, kawałek kuchennego zmywaka (takiej ściereczki do wody) w roli gąbki tapicerskiej i filcu. Wszystko klejone CA. Klamerki psów to drucik 0.4 malowamy, pasy to cienka tasiemka.
Gaśnica zrobiona jest z kawałka ołówka i zawór wyrzeźbiony z balsy 2mm.

Generalnie balsa + kawałek papieru ściernego rozłożonego na stole = cała konstrukcja drewniana. Naklejenie kawałka 1mm balsy na drugą i przeszlifowanie powoduje uzyskanie płynnych przejść, takich jak przy panelu nad deską.

Fajny efekt dają wszelki obramowania (apteczka czy panel za fotelem). Najpierw robimy środek a potem doklejamy pomalowana rameczkę.


chyba tyle

A i jeszcze jedno: ponad dwa tygodnie w nocy :wow2:
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 26 sty 2013, o 22:10

Helikoptery
Awatar użytkownika
Gmeracz
Global Mod
Posty: 2082
Rejestracja: 16-03-2010
Lokalizacja: UK - West Sussex
Podziękował: 78 razy
Podziękowano: 201 razy
Kontaktowanie:

Postautor: Gmeracz » 27 sty 2013, o 03:24

Wojtek, Lethe dobrze mówi... Pstrykaj chłopie fotki z każdego etapu dłubania i nie przejmuj się na razie jakością...
Toż te efekty to po prostu kopara opada. Warto pokazać ludziom, jak czasem niebanalnie i prosto można zrobić zajefajne efekty. A szczególnie że widać iż chcesz pojechać na maksa.
Lubię takie strugałki, bo brałem lekcje u mistrza Jurka Ostrowskiego - do dzisiaj można podziwiać jego Prząśniczkę w hangarze w Masłowie - Kielce :)
Gościu tez przesadzał z detalami, sam dorabiał śrubki do modelu no i się doigrał. Mistrza Polski i Świata... :thumb:

Co do fotek - zależy oczywiście jaki masz sprzęt, ale amatorskim też się dobrze da. Do fotek z bliska przydają się min. dwie lampy. Ja do dokumentowania zrobiłem sobie z pasków ledowych wg projektu znanego w światku modelarskim "Szweda" - http://rcexplorer.se/diy/2010/02/led-photobuild-lights/

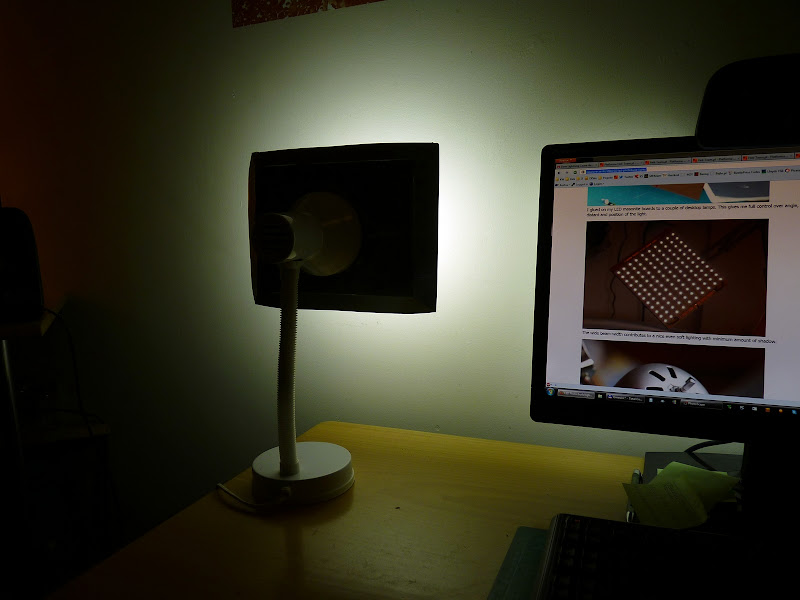

Kupiłem najtańszą lampę biurkową, zrobiłem panel z ledów i wsadziłem zasilacz do komórki na 12V. Do tego mały ekran co by po oczach nie świeciło i voila...

Obrazek Obrazek



Ledy mają zbliżoną barwę światła do dziennego, więc wyjdzie miodzio :thumb:
Od śmigła... Sławek
http://www.youtube.com/user/Vipcioo
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 27 sty 2013, o 13:51

W pliku cdr panele, wzory i maskownice do deski rozdzielczej+FMC

http://mospan.pl/diy/rc/heli_cocpit.zip

Na szybko dodałem "włączniki" tranzystorowe 4xSOT23 lub inny dowolny z takimi wyprowadzeniami lub drugi większej mocy EBC (lub CBE) TO-92. Znalazłem taki ZTX450 max 1.5A czyli do mojego halogena (led 3w) jak znalazł.

Rezystory bazy 100R.
Z lewej strony dodatkowe pady do lutowania pająka, na dole wejścia z 8 serw- możliwość reakcji i wyzwalania zdarzeń w zależności od nastaw serw z aparatury.

Zasilanie uC mega16 bez stabilizacji czyli max 5.5V

Obrazek

Zapraszam jak by ktoś miał jeszcze jakiś pomysł co jeszcze można dodać.

Cztery wejścia z serw maja dzielnik napięcia więc można podłączyć prawie dowolne napięcie sygnału nie tylko TTL


A i na każdym z czterech wyjść można dać dowolną zenerkę wtedy możemy regulować każdy rodzaj diód led.
Helikoptery
Awatar użytkownika
miruuu
Administrator
Posty: 15248
Rejestracja: 11-05-2010
Lokalizacja: Warszawa - Ursynów
Podziękował: 1443 razy
Podziękowano: 662 razy
Kontaktowanie:

Postautor: miruuu » 28 sty 2013, o 09:59

Wojtek, rewelacyjna robota. Jestem pod wrażeniem i czekam co będzie dalej! :thumb: :nw: :kopara:
Pozdrawiam, Mirek

Trex 500X - trex ratio :) | Trex 470LM - cieszy... | 2x Devil X360 - tak jakoś wyszło... | Oxy 3 - nie po-byku | Oxy 2 - mały, ale wariat... | Reaktor 3D FPV - drugie życie pianki... | Lizard95 - że też mi się drona zachciało.... | Czesia - jeszcze tylko wyniosę choinkę i się za nią biorę... | LaTrax Rally - kazali mi kupić | Graupner MX-20 - działa
Awatar użytkownika
Kowal
Lider forum...
Posty: 2895
Rejestracja: 18-01-2011
Lokalizacja: Warszawa
Podziękował: 208 razy
Podziękowano: 253 razy

Postautor: Kowal » 28 sty 2013, o 10:50

wojtekr pisze:Obrazek


Hmmm, wygląda jak plansza do gry w czołgi na Pegasusie...... ;)

Admini muszą Cię mianować naszym nadwornym elektronikiem.
Z lotniczymi pozdrowieniami,
Piotrek "Kowal" Kowalski

The fighter never quits, the quitter never wins ! ! !
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 28 sty 2013, o 16:43

Zrobiłem dzisiaj lampkę na koniec ogona. Ale nie wyszła przeźroczysta więc będę musiał zrobić formę z nie z plasteliny tylko silikonu.

Obrazek
Obrazek
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 28 sty 2013, o 20:24

pomyślcie lepiej co można by tam jeszcze dodać- mam na myśli płytkę do sterowania.
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 28 sty 2013, o 23:49

Montaż reflektora na dziobie (ten jest fajny bo skupia światło i jest mały https://www.piekarz.pl/?page=offer&item=48114)
Obrazek

szpachlowanie

Obrazek


na dziś tyle jeszcze druciany klosz do oświetlenia kabinowego


Obrazek
Helikoptery
Awatar użytkownika
crash
Domownik forum...
Posty: 381
Rejestracja: 19-07-2012
Podziękował: 38 razy
Podziękowano: 15 razy

Postautor: crash » 29 sty 2013, o 00:31

jak mnie dzieciak kiedyś zapyta co to jest inspiracja, to mu ten wątek pokaże :thumb:
kawał dobrej roboty :approve:
musisz pokazać całość...
powodzenia!
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 29 sty 2013, o 01:20

Pokażę ale teraz niestety ferie :cry:
Helikoptery
Awatar użytkownika
Gmeracz
Global Mod
Posty: 2082
Rejestracja: 16-03-2010
Lokalizacja: UK - West Sussex
Podziękował: 78 razy
Podziękowano: 201 razy
Kontaktowanie:

Postautor: Gmeracz » 31 sty 2013, o 00:53

Co do płytki - przewidujesz jakiś buzzer czy alarm rozładowanych pakietów?
Od śmigła... Sławek
http://www.youtube.com/user/Vipcioo
Awatar użytkownika
wojtekr
Administrator
Posty: 7155
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 268 razy
Podziękowano: 412 razy
Kontaktowanie:

Postautor: wojtekr » 31 sty 2013, o 09:49

Mozna dodac.
A jak to jest pzy pakietach 3s. U mnie w przy 2S przy napieciu 6,5v helikopter juz sie nie odrywa wiec nie ma ryzyka zejscia ponizej 3v/s. Rozumiem, ze w przypadku duzych helikopterow 3s i wiekszych sprawa wyglada inaczej?
