Postautor: wojtekr » 7 cze 2013, o 14:56

Na początku 30 roku ubiegłego wieku w zakładach lotniczych de Havilland skonstruowano samolot szkoleniowy DH60 Tiger Moth.
Konstrukcja została zaczerpnięta z samolotu DH60g Gipsy Moth jednak z pewnymi zmianami. Ułatwiono wyjście pilotowi z pierwszego fotela za pomocą przesunięcia górnego płata i zastosowanie otwieranych boków burt.

Rok później wprowadzono do produkcji nową wersję oznaczoną jako DH82A.
Nowa wersja posiadała nowszy, mocniejszy silnik i przedłużono statecznik poziomy. Zmieniono też część poszycia z płóciennego na sklejkowy.

Produkcję zakończono w 1944 roku produkując łącznie 8811 sztuk.

Obrazek

Postanowiłem zrobić 8812'ą

Znalazłem plany i obecnie przerabiam je do wersji umożliwiającej wycięcie laserem.




Obrazek

dla mniej cierpliwych jest tez w HK

Obrazek
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 7 cze 2013, o 17:31

Nawet jakoś poszło:

Obrazek
Helikoptery
Dlugin2
Witaj. Zanim zapytasz - poszukaj i poczytaj!
Posty: 4
Rejestracja: 08-08-2012
Lokalizacja: Wexford

Postautor: Dlugin2 » 8 cze 2013, o 11:22

No szacunek. To się nazywa modelarstwo. Jak to mawiają Francuzi " start from scratch". Czekam na dalszy rozwój budowy.
Awatar użytkownika
Artu
Fochmen
Posty: 2798
Rejestracja: 09-01-2011
Lokalizacja: 52°38'25''N, 20°56'31''E
Podziękował: 46 razy
Podziękowano: 330 razy

Postautor: Artu » 8 cze 2013, o 18:49

Modelarstwo, takie z prawdziwego zdarzenia to by było, gdyby pilnikiem i papierem ściernym Wykonał te elementy, a nie laserem :mrgreen:
Ale i tak duży szacun za przeniesienie konstrukcji ze zdjęć/rysunków na "tartak" :thumb:
Pozdrawiam, Artur
"...rzeczy niemożliwe do zrobienia robią ci, którzy o tym nie wiedzą"
Awatar użytkownika
miruuu
Administrator
Posty: 15668
Rejestracja: 11-05-2010
Lokalizacja: Warszawa - Ursynów
Podziękował: 1455 razy
Podziękowano: 675 razy
Kontaktowanie:

Postautor: miruuu » 8 cze 2013, o 19:20

A ja czekam na ciąg dalszy i się strasznie jaram tym co widzę :)
Pozdrawiam, Mirek

Trex 500X - trex ratio :) | Trex 470LM - cieszy... | 2x Devil X360 - tak jakoś wyszło... | Oxy 3 - nie po-byku | Oxy 2 - mały, ale wariat... | Reaktor 3D FPV - drugie życie pianki... | Lizard95 - że też mi się drona zachciało.... | Czesia - jeszcze tylko wyniosę choinkę i się za nią biorę... | LaTrax Rally - kazali mi kupić | Graupner MX-20 - działa
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 8 cze 2013, o 22:20

Artu,

pamiętam jak się z planów odbijało szpilką na balsę żeby ich nie niszczyć. Ale teraz idę z duchem czasu :)

koszty jakie udało mi się na razie określić to:

balsa 3mm 6.5zł
wycinanie za arkusz (1000x100) 10zł 1mm, 20zł 2mm, ??zł 3mm- jeszcze negocjuję.
Na taki model (z zapasem większości newralgicznych elementów) potrzeba około 8 arkuszy balsy i 1 arkusz sklejki. Pewnie można by bez zapasu zmieścić się w 5 arkuszach

Już pilot czeka :)

Obrazek
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 11 cze 2013, o 22:17

znalazłem w sklepie http://www.modelpartner.ig.pl/- balsa z wysyłka 93 zł (mocno nadmiarowo, pewnie wyszły by dwa takie modele)
http://www.jklaser.pl wycinanie z wysyłką 65zł (podobnie nadmiarowo :) )
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 21 cze 2013, o 23:37

powoli sprawy się toczą:

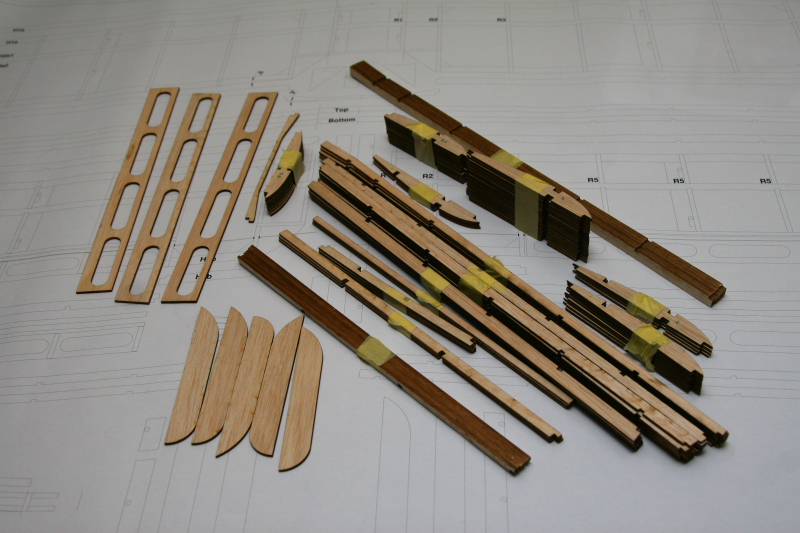

elementy skrzydeł:

Obrazek
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 28 cze 2013, o 14:53

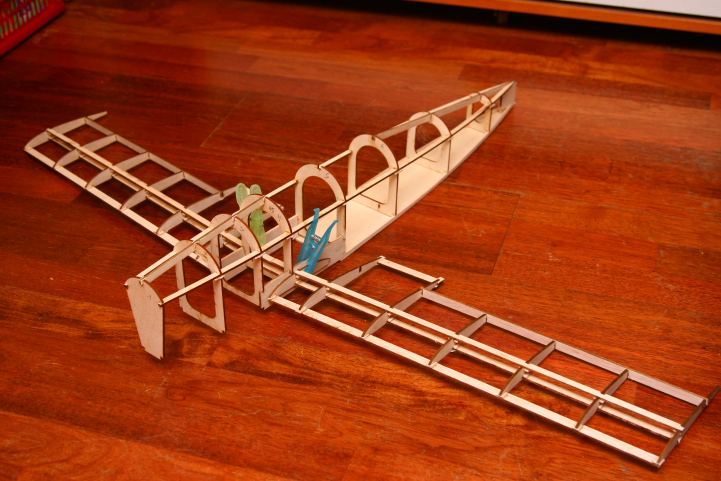

Obrazek
Helikoptery
Awatar użytkownika
private9
Stały bywalec...
Posty: 210
Rejestracja: 25-02-2010
Podziękował: 4 razy
Podziękowano: 7 razy
Kontaktowanie:

Postautor: private9 » 30 cze 2013, o 16:47

Witam, Mój sympatyczny kolega Sławek z Aeroklubu Ziemi Mazowieckiej zbudował taki model. Konstrukcyjnie cacko, ale narazie prace zastopował wydech, bo miał być w masce i schowany, a to ciężko upchać a i ma też model latać :).

Tutaj macie link do prac Sławka: http://www.rcplock.pl/forum/viewthread.php?thread_id=1059&rowstart=0
Pozdrawiam,
Arek.
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 30 cze 2013, o 20:06

ale ładnie :approve:
Helikoptery
Awatar użytkownika
Kowal
Lider forum...
Posty: 2895
Rejestracja: 18-01-2011
Lokalizacja: Warszawa
Podziękował: 208 razy
Podziękowano: 253 razy

Postautor: Kowal » 30 cze 2013, o 22:01

Arek, wreszcie prawdziwe modelarstwo!!!!!! Czyli jednak takie jeszce istnieje!!!!
Z lotniczymi pozdrowieniami,
Piotrek "Kowal" Kowalski

The fighter never quits, the quitter never wins ! ! !
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 5 lip 2013, o 09:32

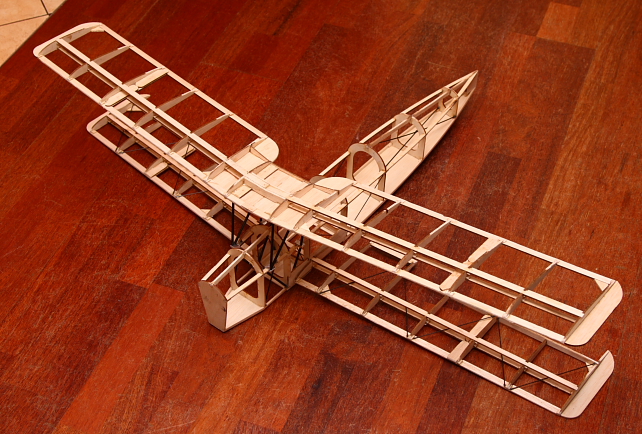

Obrazek
Helikoptery
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 5 lip 2013, o 15:51

Im dalej od początku tym bardziej nurtuje mnie pytanie jak się wyważa dwupłatowce? Teoretycznie punkt równowagi powinien być pomiędzy punktem jednego i drugiego płata. Ale w praktyce jak mniemam ma znaczenie realne kąty płatów względem siebie i kadłuba, kąty statecznika poziomego etc.



Może ktoś coś napisać na ten temat?

dzięki

w
Helikoptery
Awatar użytkownika
private9
Stały bywalec...
Posty: 210
Rejestracja: 25-02-2010
Podziękował: 4 razy
Podziękowano: 7 razy
Kontaktowanie:

Postautor: private9 » 5 lip 2013, o 20:44

Byłem pewien że to ten sam model, a mojemu koledze wyszedł dolnopłat a kolega z forum buduje dwupłat. Piotrek Kowal do tablicy zapraszam :)
Pozdrawiam,
Arek.
Awatar użytkownika
AdamskY
Elita forum...
Posty: 674
Rejestracja: 05-07-2010
Lokalizacja: Essen / Germany
Podziękował: 68 razy
Podziękowano: 35 razy
Kontaktowanie:

Postautor: AdamskY » 5 lip 2013, o 22:45

wojtekr pisze:Im dalej od początku tym bardziej nurtuje mnie pytanie jak się wyważa dwupłatowce? Teoretycznie punkt równowagi powinien być pomiędzy punktem jednego i drugiego płata. Ale w praktyce jak mniemam ma znaczenie realne kąty płatów względem siebie i kadłuba, kąty statecznika poziomego etc.



Może ktoś coś napisać na ten temat?

dzięki

w


może pomoże ;)

u mnie było tak... ciepiwosc Gmeracza i Bartoszko
Adam®
www.adam-rcmodel.eu
Awatar użytkownika
miruuu
Administrator
Posty: 15668
Rejestracja: 11-05-2010
Lokalizacja: Warszawa - Ursynów
Podziękował: 1455 razy
Podziękowano: 675 razy
Kontaktowanie:

Postautor: miruuu » 26 cze 2014, o 08:50

robisz to jeszcze?
Pozdrawiam, Mirek

Trex 500X - trex ratio :) | Trex 470LM - cieszy... | 2x Devil X360 - tak jakoś wyszło... | Oxy 3 - nie po-byku | Oxy 2 - mały, ale wariat... | Reaktor 3D FPV - drugie życie pianki... | Lizard95 - że też mi się drona zachciało.... | Czesia - jeszcze tylko wyniosę choinkę i się za nią biorę... | LaTrax Rally - kazali mi kupić | Graupner MX-20 - działa
Awatar użytkownika
wojtekr
Administrator
Posty: 7288
Rejestracja: 22-01-2013
Lokalizacja: W-wa
Podziękował: 279 razy
Podziękowano: 418 razy
Kontaktowanie:

Postautor: wojtekr » 26 cze 2014, o 20:28

cały czas, mam gotowe skrzydła, pozostało zamontować silnik i pokryć kadłub :) ale ostatnio kompletnie nie mam kiedy nawet forum poczytać.
Helikoptery
Awatar użytkownika
miruuu
Administrator
Posty: 15668
Rejestracja: 11-05-2010
Lokalizacja: Warszawa - Ursynów
Podziękował: 1455 razy
Podziękowano: 675 razy
Kontaktowanie:

Postautor: miruuu » 27 cze 2014, o 09:16

Buuu. Odreagujemy w nastepny weekend :)
